LED
1. Pendahuluan
Assalamuallaikum wr.wb. pengunjung sekalian...
Materi yang saya posting kali ini merupakan materi mata kuliah Mikroprosesor dan Mikrokontroller jurusan Teknik Elektro , Universitas Andalas. TP 2017/2018. Dengan dosen pembimbingnya adalah bapak Darwison M.T.2. Dasar Teori
A. LED
LED adalah suaatu semikonduktor yang memancarkan cahaya, LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n)
dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED
terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus
listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED
diberikan arus terbalik, hanya akan ada sedikit arus yang melewati LED.
Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

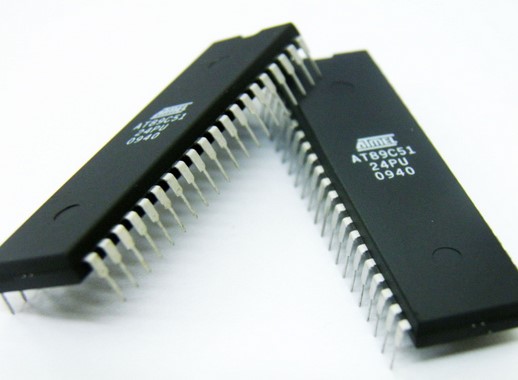

B. Mikrokontroller AT89S51
MCS51 Mikrokontroler
tipe AT89S51 merupakan mikrokontroler keluarga MCS-51 dengan
konfigurasi yang sama persis dengan AT89C51 yang cukup terkenal, hanya
saja AT89S51 mempunyai fitur ISP (In-System Programmable Flash Memory).
Fitur ini memungkinkan mikrokontroler dapat diprogram langsung dalam
suatu sistem elektronik tanpa melalui Programmer Board atau Downloader
Board.Personal Computer.
3. Rangkaian
Rangkaian Total untuk display led secara bergantian
4. LISTING PROGRAM
#include <REGX51.H>
void msdelay(unsigned int );
int state[3] = { 0 , 1 };
void msdelay(unsigned int value){
unsigned int x,y;
for(x=0;x<value;x++)
for(y=0;y<1275;y++);
}
void main() {
int a;
P2=0x00;
do
{
P2=0x01;
msdelay(100);
P2=0x02;
msdelay(100);
P2=0x03;
msdelay(100);
P2=0x04;
msdelay(100);
}while(a==1);
}
5. FLOWCHART
